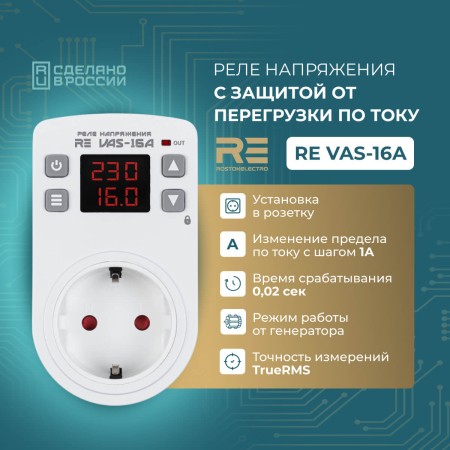

Реле напряжения розеточное с контролем тока RE VAS-16A

Реле напряжения розеточное с контролем тока нового поколения RE VAS-16А предназначено для защиты оборудования путем автоматического отключения подключенной через него нагрузки, если значение напряжения или тока в электросети выйдет за допустимые пределы.

Реле напряжения RE VAS-16А может работать как с бытовой электросетью частотой 50Гц, так и источниками напряжения с нестабильной «плавающей» частотой (генераторы и др.). Для этого в меню настроек нужно выбрать соответствующий режим работы.

Основные особенности:

1. Работа при плавающей частоте в пределах 45-65 ГЦ. Эта функция – незаменима при использовании реле в сети с генератором, как источником резервного или постоянного питания.
2. Возможность изменения ограничения по току с шагом 1А до номинального. Эта функция дает возможность применять реле, когда требуется уменьшить порог или использовать не стандартные значения.
3. Установка непосредственно в розетку.
4. Блокировка кнопок от случайного нажатия.
5. Возможность калибровки показаний вольтметра и амперметра.
6. Скорость обработки показаний сети обеспечивает современный микроконтроллер Microchip, работающий на частоте 32 МГц!
7. Полностью цифровое управление.
8. True RMS.
9. Настройка комфортного значения яркости дисплея.
10. Функция памяти последнего значения напряжения, вызвавшего срабатывание защиты.
11. Возможность с помощью кнопок временно отключать нагрузку.

Принцип работы

Прибор выполняет одновременно функции реле напряжения и реле максимального тока. Измерительный блок на основе микроконтроллера Microchip регистрирует и анализирует величину напряжения и силу тока в цепи нагрузки, выявляя отклонения от установленных при настройке значений. При выходе показателей за эти пределы формируется сигнал на отключение и исполнительное устройство отключает нагрузку, тем самым предотвращая попадание на ее вход критических напряжений. Нагрузка включается автоматически после возвращения напряжения в допустимый диапазон через установленный пользователем (по умолчанию 15 сек) промежуток времени. Коммутация нагрузки осуществляется электромагнитным реле. Измерение тока производится с помощью встроенного трансформатора тока.
