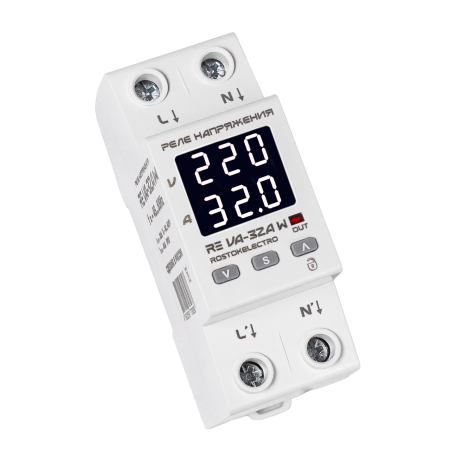

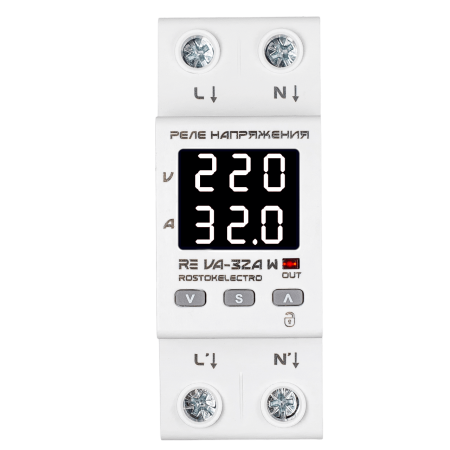

Реле напряжения с защитой от перегрузок по току RE VA-32А W предназначено для защиты электрического оборудования от скачков напряжения в сети, обрыва нулевого провода и превышения тока в цепи потребителей.
Реле напряжения RE VA-32А W может работать как с бытовой электросетью с частотой 50Гц, так и источниками напряжения с нестабильной «плавающей» частотой (генераторы и др.). Для этого в меню настроек нужно выбрать соответствующий режим работы
Эти приборы существенно увеличивает срок эксплуатации бытовой техники и прочего электрооборудования.
Прибор не имеет аналогов, совмещая в себе функционал нескольких устройств:
- реле напряжения;
- реле тока (ограничителя мощности).
- амперметра;
- вольтметра;
- ваттметра
Основные особенности:
- Белый цвет индикации: выглядит более современно и эстетично.
- Работа при плавающей частоте в пределах 45-65 ГЦ. Применяется при использовании реле в сети с генератором, как источником резервного или постоянного питания.
- Возможность изменения ограничения по току с шагом 1А от номинального. Эта функция дает возможность применять реле, когда требуется уменьшить порог или использовать не стандартные значения.
- Полноценный транзит нуля (шина 16 кв.мм).
- Блокировка кнопок от случайного нажатия.
- Возможность калибровки показаний вольтметра.
- Вывод на экран значения потребляемой мощности, наряду со значениями напряжения и силы тока.
- Скорость обработки показаний сети обеспечивает современные микроконтроллер Microchip, работающий на частоте 32 МГц!
- True RMS.
- Внутренняя Термозащита с возможностью контроля в настройках.
- Размер 2 ДИН.
- Полностью цифровое управление.
- Четко читаемые показания сети на дисплее.
- Настройка комфортного значения яркости дисплея.
- Тип реле – реле с нормально разомкнутым контактом.
Принцип работы и характеристики:
Измерительный блок на основе микроконтроллера Microchip регистрирует и анализирует величину напряжения в сети, выявляя отклонения от установленных при настройке значений. При выходе показателей за эти пределы формируется сигнал на отключение и исполнительное устройство отключает нагрузку, тем самым предотвращая попадание на ее вход критических напряжений. Нагрузка включается автоматически после возвращения напряжения в установленный диапазон через установленный пользователем (по умолчанию 15 сек) промежуток времени.
Кроме того, прибор контролирует величину тока подключенной нагрузки и по аналогии с вводным автоматом.
Сфера применения
С помощью реле напряжения можно защитить от поломки телевизор, холодильник, кондиционер, компьютер и другое электрооборудование, которое чувствительно к перепадам напряжения.
Обратите внимание! Не стоит путать реле напряжения со стабилизатором. Стабилизатор корректирует незначительные отклонения напряжения в сети, а реле мгновенно разрывает цепь до нормализации параметров. Однако эти устройства могут использоваться вместе: стабилизатор исправляет небольшие отклонения, а реле защищает от серьёзных перепадов.
Видео-обзор реле напряжения с контролем тока RE VA-32А W
| Технические параметры | VA-32A W |
| Номинальный ток нагрузки* (максимальный ток в течении не более 10 мин), А | 32(40) |
| Номинальная (долговременная) мощность*, кВт
*- при активной нагрузке |
7,0 |
| Рабочее напряжение, В | 50-400 |
| Пределы измеряемого тока, А | 1-63 |
| Рабочая частота сети, Гц | 45-65 |
| Верхний предел отключения по напряжению (программируется), В | 210-270 (250**) |
| Нижний предел отключения по напряжению (программируется), В | 120-200 (170**) |
| Время задержки включения (программируется), сек | 5-600 (15**) |
| Время отключения по верхнему пределу напряжения, сек, не более | 0,04 |
| Время отключения по нижнему пределу напряжения, сек, не более | 1 (120-170В)
0,02 (<120В) |
| Предел отключения по току, А | От 1 до I ном (шаг 1А) |
| Количество отключений по току | 1-10, ∞ |
| Время отключений, сек, при | Iном ˂ Iизм ˂ Iмакс – 600 сек;
Iмакс ˂ Iизм ˂ 2 Iном – 5 сек; Iизм ≥ 2 Iном — 0,02 сек |
| Погрешность вольтметра, %, не более | 1 |
| Погрешность измерения силы тока (от 1А до 63А),%, не более | 2 |
| Потребляемая мощность реле, Вт, не более | 2.5 |
| Макс. сечение провода, мм2 | 10 |
| Момент затяжки винтов клемм, Нм | 2,2±0,2 |
| Рабочая температура, °С | -25…+50 |
| Габаритные размеры, мм | 90*35*67 |
| Вес нетто, кг | 0,185 |
| Вес брутто, кг | 0,205 |
| **- Заводские установки | |
| Крепление прибора на монтажный профиль TS-35 (DIN -рейка) | |
